Trong các hệ thống micro không dây nhiều kênh, đặc biệt tại hội trường, sân khấu, nhà thờ hoặc trung tâm hội nghị, việc bố trí ăng-ten đúng cách có ảnh hưởng trực tiếp đến độ ổn định của tín hiệu. Bộ kích sóng micro không dây Sennheiser EW-D ASA, EW-D AB, ADP UHF là giải pháp đồng bộ giúp thu tín hiệu UHF hiệu quả, bù suy hao trên đường truyền và phân phối tín hiệu đến nhiều bộ thu Sennheiser Evolution Wireless Digital.
Giới thiệu Bộ kích sóng micro không dây Sennheiser EW-D ASA, EW-D AB, ADP UHF
Bộ kích sóng micro không dây Sennheiser được kết hợp từ ba dòng thiết bị chuyên dụng gồm bộ chia ăng-ten chủ động, bộ khuếch đại tín hiệu ăng-ten và ăng-ten định hướng thụ động. Các thành phần phối hợp với nhau để xây dựng hệ thống thu sóng tập trung, phù hợp với những công trình sử dụng nhiều bộ thu micro không dây EW-D hoặc EW-DX.
Thay vì mỗi bộ thu phải sử dụng một cặp ăng-ten riêng, hệ thống sử dụng hai ăng-ten định hướng Sennheiser ADP UHF để tiếp nhận tín hiệu từ khu vực biểu diễn. Tín hiệu sau đó đi qua hai bộ khuếch đại Sennheiser EW-D AB, giúp bù suy hao phát sinh khi sử dụng cáp RF dài, trước khi được đưa tới bộ chia ăng-ten chủ động Sennheiser EW-D ASA để phân phối đến các bộ thu.
Cấu hình này giúp hệ thống gọn gàng hơn, giảm số lượng ăng-ten cần lắp đặt và nâng cao độ ổn định trong những không gian có diện tích lớn hoặc vị trí đặt tủ thiết bị cách xa sân khấu.

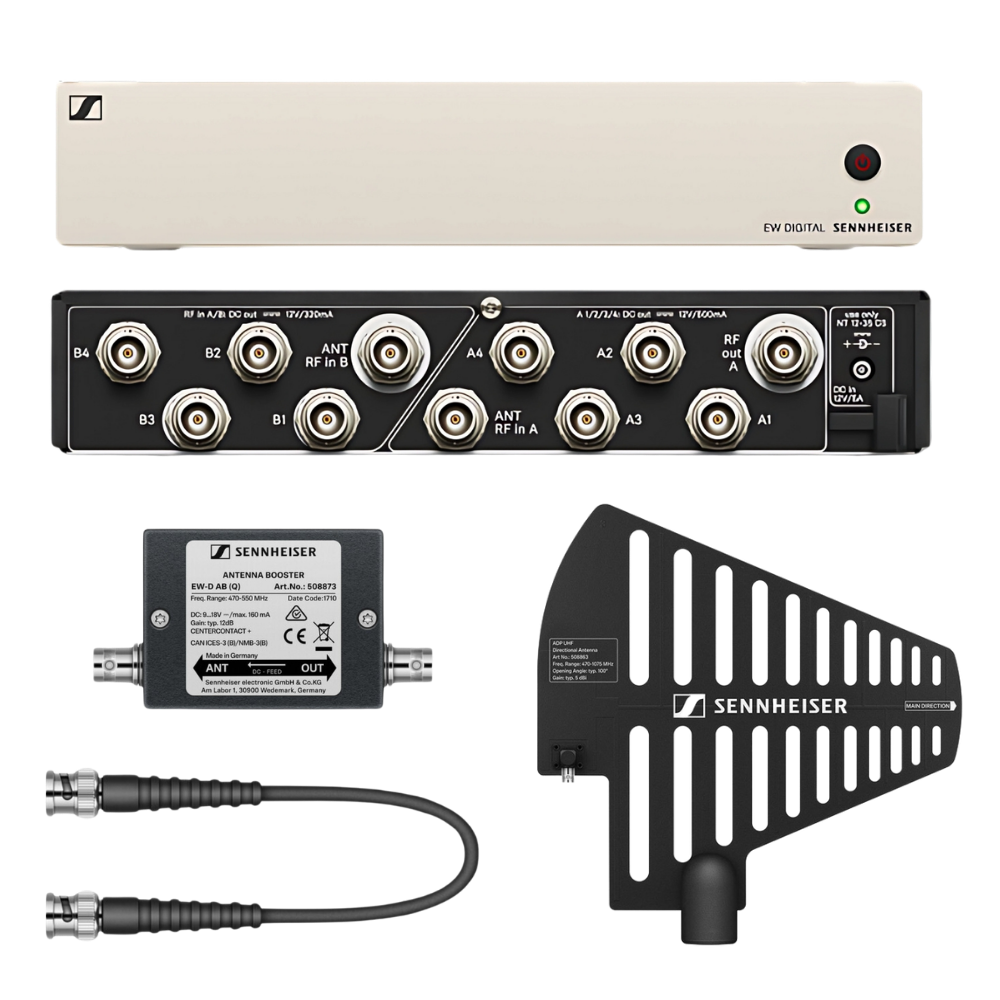

Bộ sản phẩm bao gồm
- 1 bộ chia ăng-ten Sennheiser EW-D ASA
- 2 bộ khuếch đại ăng-ten Sennheiser EW-D AB
- 2 ăng-ten định hướng Sennheiser ADP UHF
Vai trò của từng thiết bị trong hệ thống
Bộ chia ăng-ten chủ động Sennheiser EW-D ASA
Sennheiser EW-D ASA là bộ chia ăng-ten chủ động được thiết kế cho hệ thống Evolution Wireless Digital. Thiết bị có thể hoạt động theo cấu hình kép 2 × 1:4, phân phối tín hiệu từ một cặp ăng-ten đến tối đa bốn bộ thu diversity tương thích.
Ngoài chức năng chia tín hiệu RF, EW-D ASA còn có khả năng cấp nguồn DC cho các bộ thu và bộ khuếch đại ăng-ten tương thích. Nhờ đó, hệ thống giảm bớt dây nguồn và adapter riêng lẻ, tạo nên tủ thiết bị gọn gàng, chuyên nghiệp và thuận tiện khi vận hành.
Bộ khuếch đại ăng-ten Sennheiser EW-D AB
Sennheiser EW-D AB là bộ khuếch đại tín hiệu RF chuyên dụng, được lắp đặt giữa ăng-ten và bộ chia hoặc bộ thu. Với mức khuếch đại điển hình khoảng 12 dB, thiết bị hỗ trợ bù lại phần tín hiệu bị suy hao trên cáp đồng trục.
EW-D AB đặc biệt hữu ích trong những hệ thống có đường cáp ăng-ten dài, chẳng hạn khi ăng-ten được đặt gần sân khấu nhưng tủ máy lại nằm trong phòng điều khiển. Thiết bị sử dụng kết nối BNC và có thể nhận nguồn DC qua chính đường cáp RF từ EW-D ASA.
Ăng-ten định hướng Sennheiser ADP UHF
Sennheiser ADP UHF là ăng-ten định hướng thụ động, hoạt động trong dải tần rộng từ 470 đến 1075 MHz. Thiết kế định hướng cho phép ăng-ten tập trung khả năng thu về khu vực cần thiết, đồng thời hạn chế một phần tín hiệu không mong muốn đến từ phía sau.
Ăng-ten có độ lợi điển hình 5 dBi, góc mở tại mức -3 dB khoảng 100° và tỷ số trước–sau lớn hơn 14 dB. Ren gắn 3/8 inch và 5/8 inch giúp thiết bị dễ dàng lắp trên chân micro hoặc giá đỡ chuyên dụng.
Đặc điểm nổi bật của Bộ kích sóng micro không dây Sennheiser EW-D ASA, EW-D AB, ADP UHF
Giải pháp thu và phân phối tín hiệu đồng bộ
Một trong những ưu điểm nổi bật của bộ sản phẩm là khả năng phối hợp đồng bộ giữa ăng-ten, bộ khuếch đại và bộ chia tín hiệu. ADP UHF tiếp nhận tín hiệu từ khu vực sử dụng micro, EW-D AB bù suy hao trên cáp và EW-D ASA phân phối tín hiệu đến các bộ thu. Quy trình này giúp hệ thống hoạt động khoa học và ổn định hơn khi triển khai nhiều kênh micro.
Hỗ trợ tối đa bốn bộ thu diversity
Với cấu hình chia chủ động kép 2 × 1:4, một bộ EW-D ASA có thể phân phối hai nhánh tín hiệu ăng-ten đến tối đa bốn bộ thu tương thích. Nhờ đó, hệ thống chỉ cần sử dụng một cặp ăng-ten chung thay vì trang bị nhiều cặp ăng-ten riêng cho từng bộ thu.
Bù suy hao hiệu quả trên đường cáp dài
Hai bộ Sennheiser EW-D AB cung cấp mức khuếch đại điển hình khoảng 12 dB, hỗ trợ bù suy hao tín hiệu phát sinh trên cáp RF. Tính năng này đặc biệt cần thiết tại hội trường lớn, sân khấu hoặc các công trình cố định có khoảng cách xa giữa vị trí đặt ăng-ten và tủ thiết bị.
Cần lưu ý, EW-D AB chủ yếu dùng để bù suy hao trên cáp, không nên lựa chọn mức khuếch đại quá lớn hoặc lắp đặt tùy ý vì có thể làm quá tải đầu vào RF. Việc tính toán chiều dài và loại cáp vẫn đóng vai trò quan trọng đối với hiệu quả toàn hệ thống.
Thu sóng tập trung với ăng-ten định hướng
Hai ăng-ten ADP UHF có thiết kế định hướng, giúp tập trung vùng thu vào khu vực sân khấu, bục phát biểu hoặc không gian biểu diễn. So với ăng-ten đa hướng, cấu trúc này hỗ trợ kiểm soát vùng thu tốt hơn và hạn chế ảnh hưởng từ các nguồn tín hiệu nằm phía sau ăng-ten.
Dải tần UHF rộng, linh hoạt khi triển khai
ADP UHF hoạt động trong dải tần 470–1075 MHz, phù hợp với nhiều phiên bản của hệ thống Evolution Wireless Digital. Trong khi đó, EW-D ASA và EW-D AB được sản xuất theo từng biến thể dải tần. Vì vậy, người dùng cần lựa chọn phiên bản tương ứng với dải tần của bộ thu micro đang sử dụng.
Chẳng hạn, EW-D ASA phiên bản Q-R-S hoạt động trong khoảng 470–694 MHz, còn EW-D AB có các phiên bản:
- EW-D AB (Q): 470–550 MHz
- EW-D AB (R): 520–608 MHz
- EW-D AB (S): 606–694 MHz
Cấp nguồn thuận tiện qua đường cáp RF
EW-D ASA có khả năng cấp nguồn 12 V DC cho bộ khuếch đại EW-D AB qua ngõ vào ăng-ten. Điều này giúp giảm số lượng adapter tại vị trí lắp ăng-ten, đơn giản hóa hệ thống dây dẫn và tăng tính thẩm mỹ cho công trình.
Bên cạnh đó, các ngõ ra A1 đến A4 của EW-D ASA còn hỗ trợ cấp nguồn cho những bộ thu tương thích, góp phần tối ưu không gian trong tủ rack.
Kết nối BNC chắc chắn và chuyên nghiệp
Các thành phần sử dụng đầu nối BNC tiêu chuẩn 50 Ω, mang lại kết nối chắc chắn và phù hợp với hạ tầng RF chuyên nghiệp. Kiểu kết nối khóa xoay giúp hạn chế tình trạng tuột cáp khi thiết bị được lắp cố định hoặc vận chuyển thường xuyên.
Lắp đặt linh hoạt trong nhiều không gian
Ăng-ten ADP UHF được tích hợp ren 3/8 inch và 5/8 inch, tương thích với nhiều loại chân đỡ phổ biến. Người dùng có thể bố trí ăng-ten ở hai bên sân khấu, treo tường hoặc đặt tại vị trí cao, thông thoáng để tối ưu đường truyền giữa micro và hệ thống thu.
